ついに巻線機の組み立てが完了しました。今回は JLCCNC の高精度CNC部品でアップグレードしています。
全体の組み立て工程は上の動画で確認できます。
約2か月前、JLCCNCから巻線機プロジェクトへの協賛提案をいただきました。
そのおかげで、機械加工部品で品質を引き上げつつ、一部カスタム部品では3Dプリントサービスも検証できました。
CNC部品

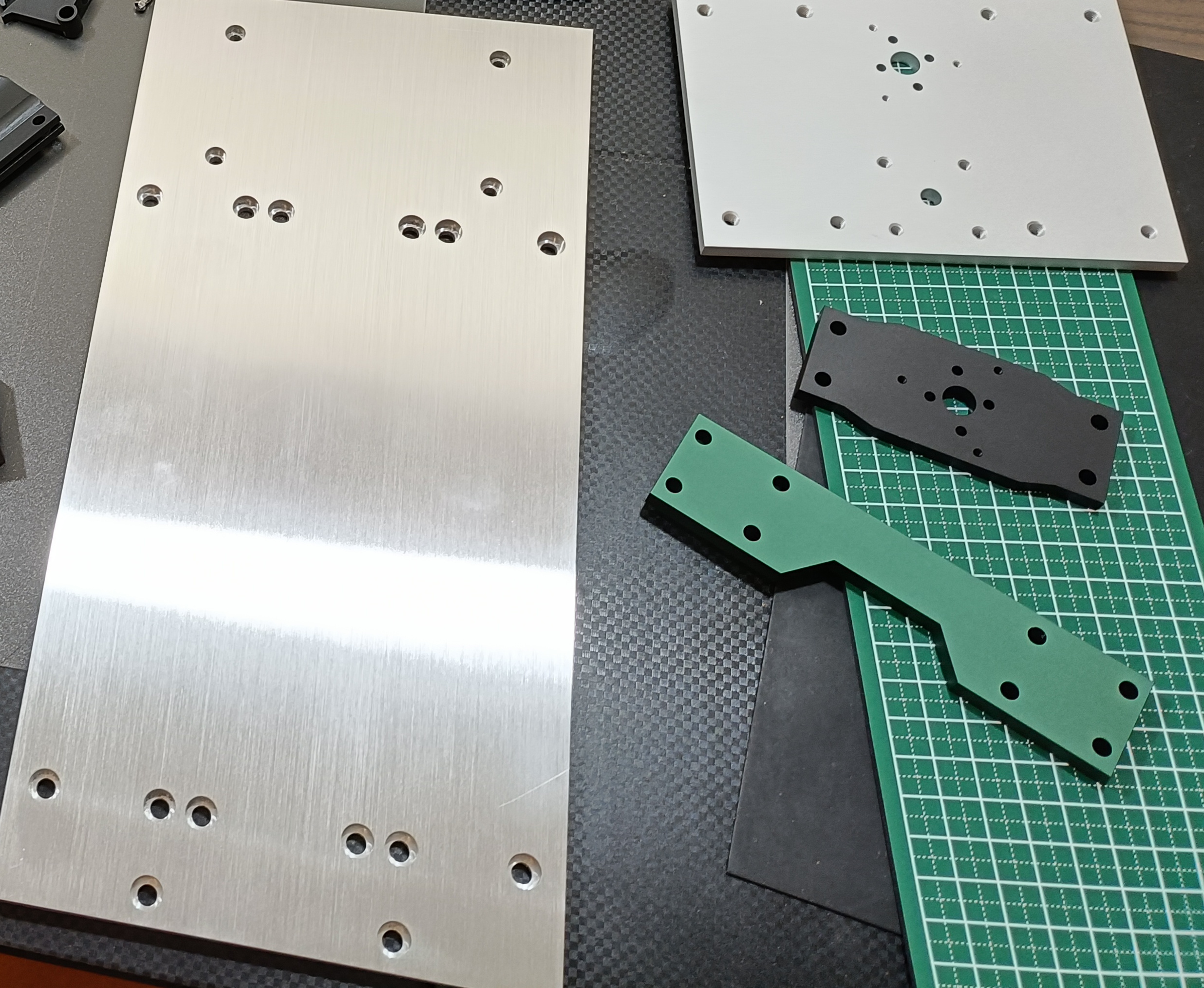

今回の部品はすべて アルミ6061 です。価格を考えると仕上がり品質はかなり高く、率直に驚きました。
左の部品はヘアライン仕上げ、それ以外はビーズブラスト＋アルマイトのマット仕上げです。
表面処理
今回は ブラッシング と ビーズブラスト＋アルマイト の2種類を試しました。
- ブラッシングはコストを抑えやすく、見た目も十分きれい
- ビーズブラスト＋アルマイトはよりプロ品質の外観になり、完成度が上がる
3Dプリント部品
JLCCNCの3Dプリントサービス JLC3DP も試しました。
BJ(Metal) vs SLM(Metal)
以前はFDM（樹脂）を使ったことがありましたが、今回は金属造形も比較しました。

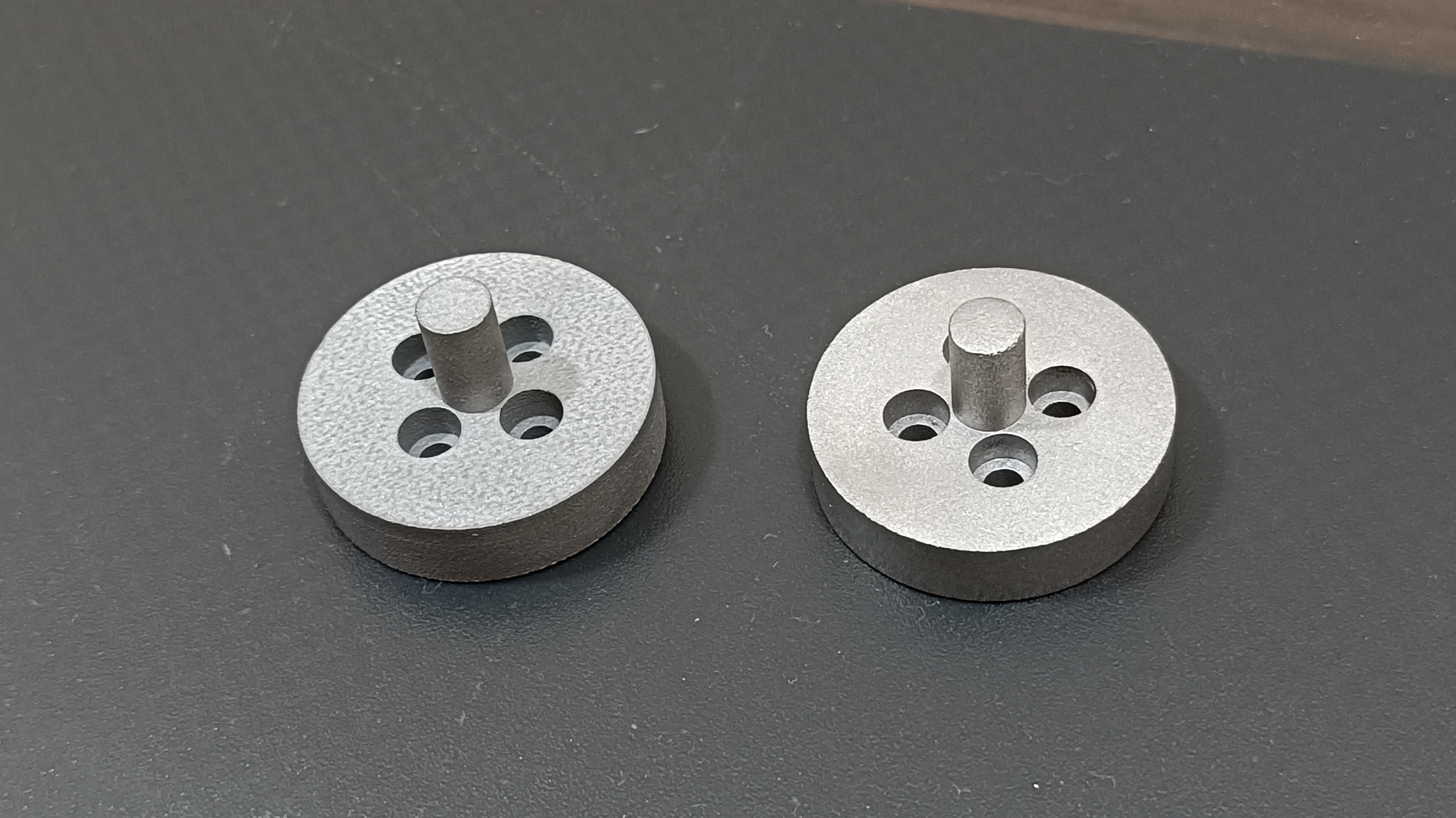

左がSLM(Metal)、右がBJ(Metal)です。
写真の通り、SLM(Metal) の方が BJ(Metal) より表面が荒めです。
| 3D Technology | Material | Cost |
|---|---|---|
| BJ(Metal) | BJ-316L | $6.77 |
| SLM(Metal) | 316L | $8.00 |
BJ(Metal)とSLM(Metal)の選び方
- 高精度を優先するなら SLM(Metal)
- コスト重視で、滑らかな表面で問題ないなら BJ(Metal)
MJF(Nylon) vs SLS(Nylon)

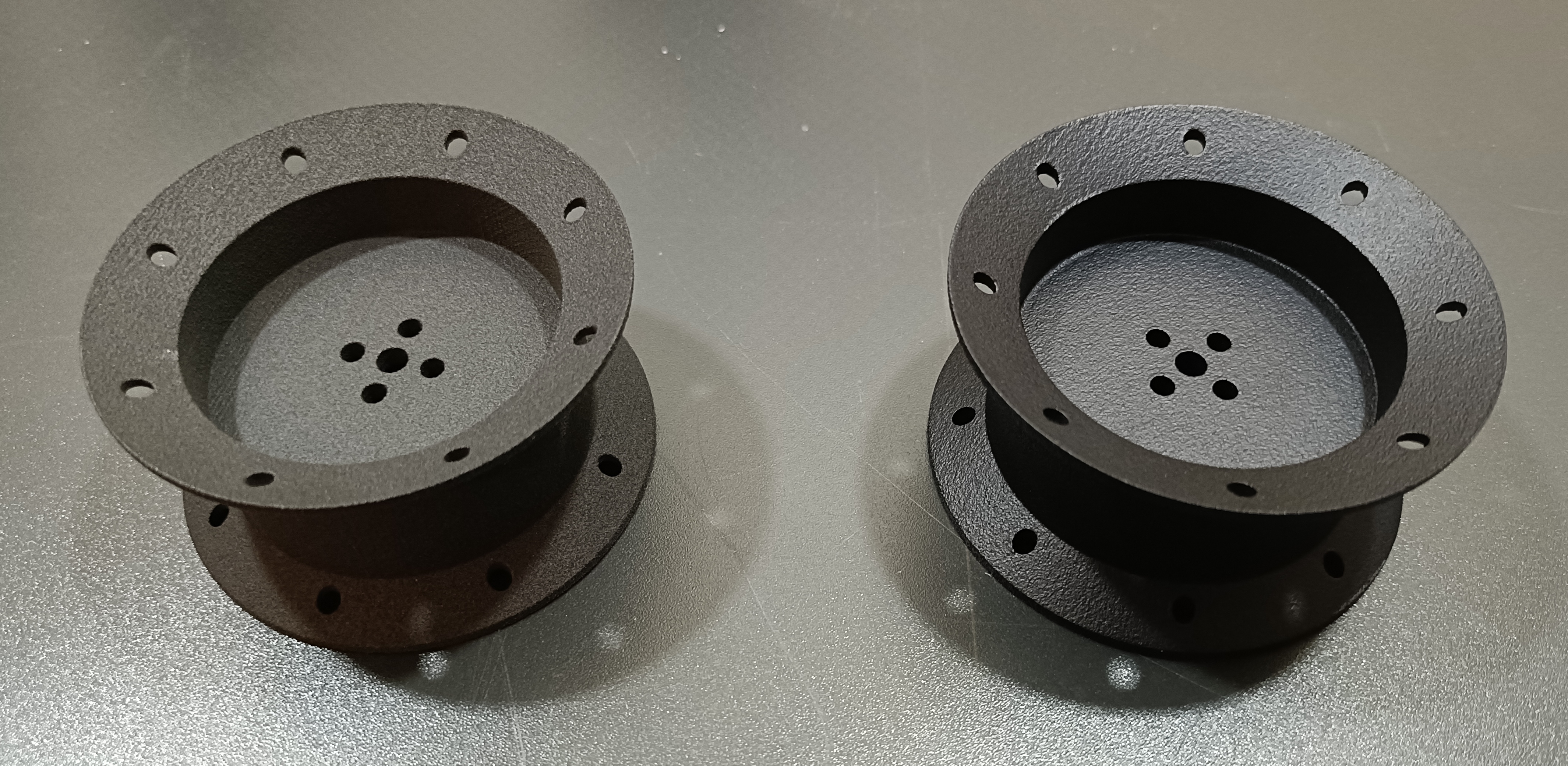

左がSLS(Nylon)、右がMJF(Nylon)です。
| 3D Technology | Material | Cost |
|---|---|---|
| MJF(Nylon) | PA12-HP Nylon | $8.16 |
| SLS(Nylon) | 3201PA-F Nylon | $5.25 |

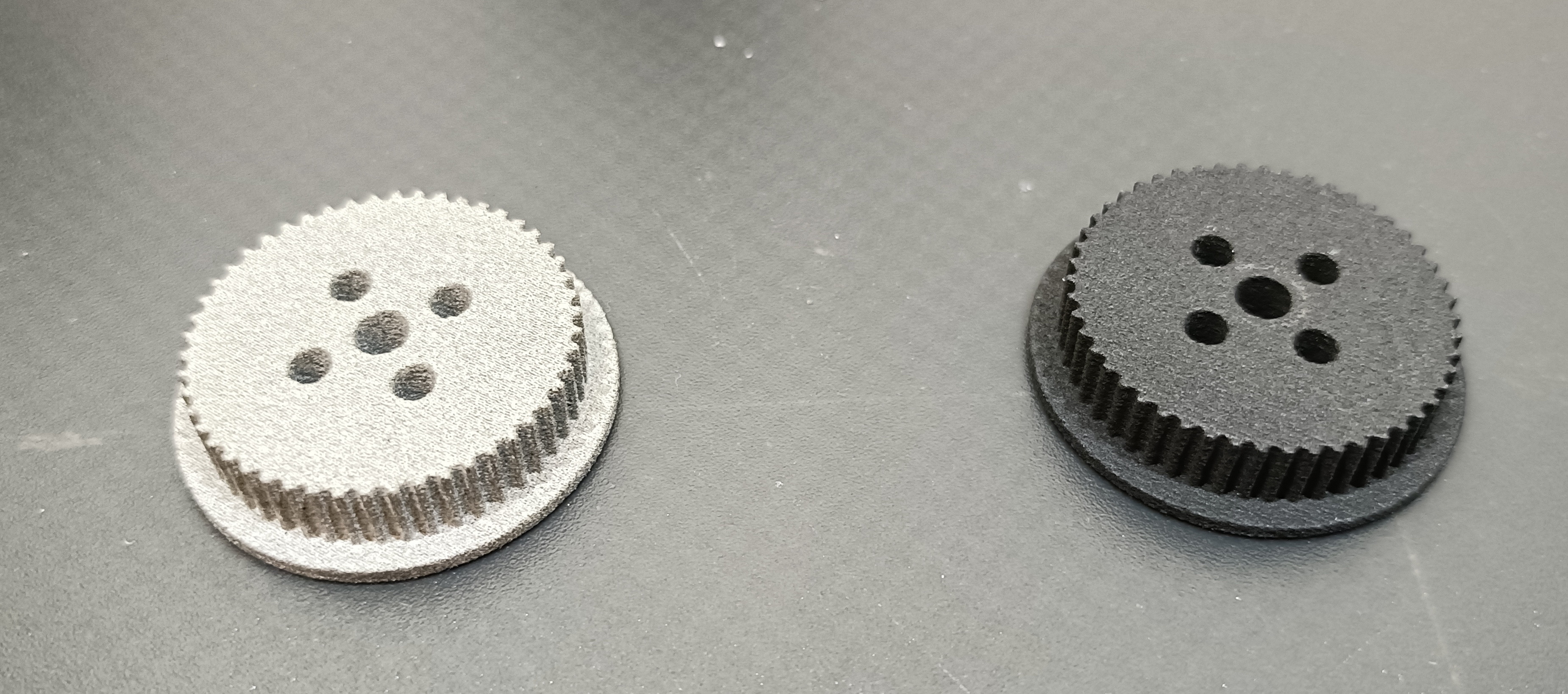

左がMJF(Nylon)のNatural Gray、右がSLS(Nylon)です。
| 3D Technology | Material | Cost |
|---|---|---|
| MJF(Nylon) | PA12-HP Nylon | $1.92 |
| SLS(Nylon) | 3201PA-F Nylon | $1.37 |
MJF(Nylon)とSLS(Nylon)の選び方
- 量産スピードと実用試作での表面品質を重視するなら MJF(Nylon)
- コスト重視なら SLS(Nylon)
MJF(Nylon)とSLS(Nylon)はどちらもサポート材が不要なので、複雑形状に向いています。
SLS(Nylon) vs FDM(Plastic)
個人的に特に印象的だったのは、FDM(Plastic)の PA12-CF Nylon が非常に高剛性で、CNC部品に近い手応えだった点です。

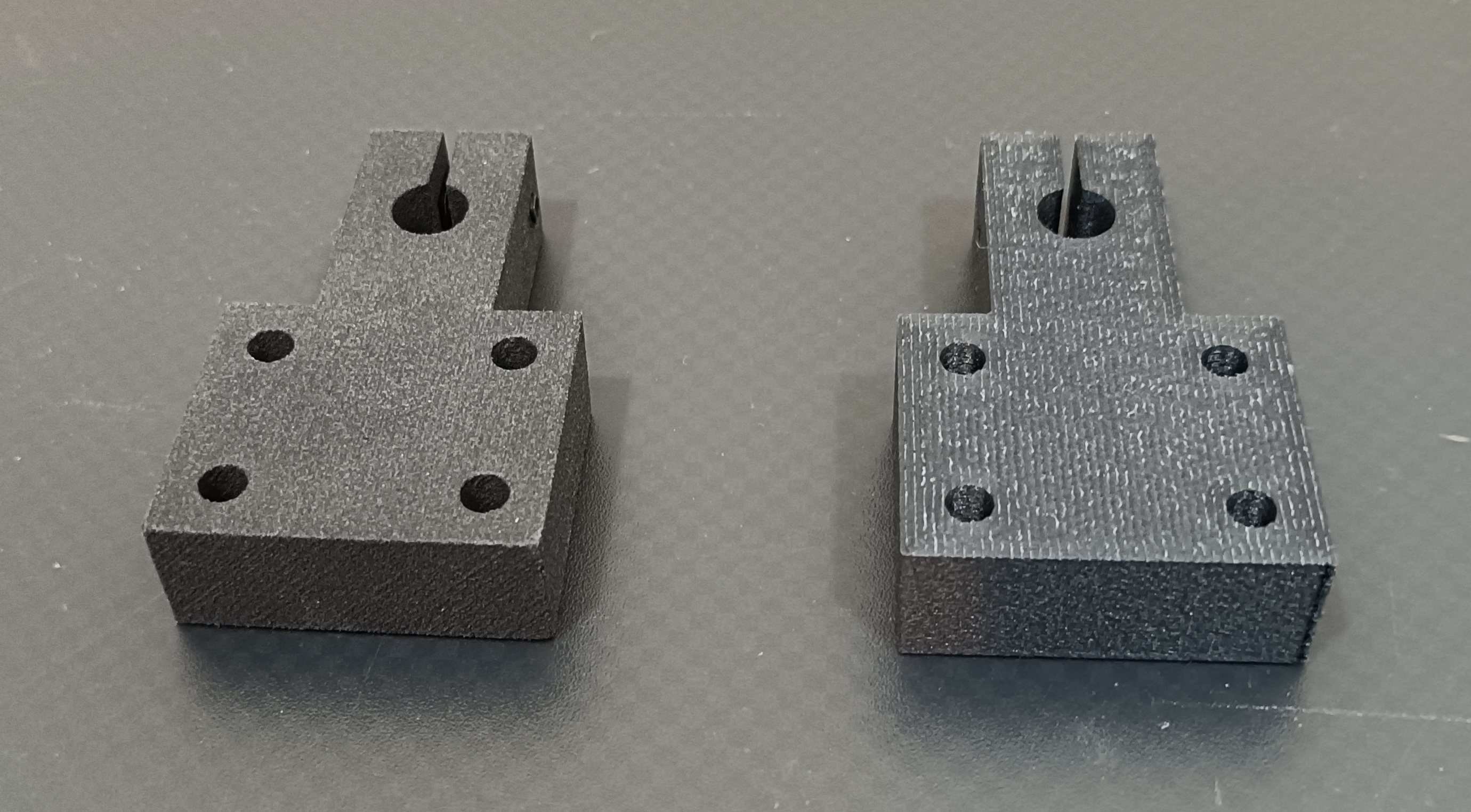

左がSLS(Nylon)、右がFDM(Plastic)です。
| 3D Technology | Material | Cost |
|---|---|---|
| SLS(Nylon) | 3201PA-F Nylon | $4.7 |
| FDM(Plastic) | PA12-CF Nylon | $8.1 |
CNCに近い剛性と強度が欲しいなら、FDM(Plastic)の PA12-CF Nylon は有力な選択肢です。
機械加工アルミや金属3Dプリントと比較しても、PA12-CF Nylon は性能とコストのバランスが良い代替になります。
Resin vs MJF(Nylon)
| 3D Technology | Material | Cost |
|---|---|---|
| SLA(Resin) | Black Resin | $1.00 |
| MJF(Nylon) | PA12-HP Nylon | $1.00 |
高精度かつ滑らかな表面が必要なら SLA(Resin) が有効です。
今回の部品はコイル上を滑る構造なので、表面の滑らかさが重要でした。
以前は自宅プリンターでPLA出力していましたが、動作時に引っかかることがありました。樹脂造形に切り替えると動作が明らかに改善しました。
まとめ
JLCCNCに興味がある方は、次の工場見学動画も面白いです。
今回の投稿はスポンサー案件ですが、評価は率直です。私は以前からJLCPCBのユーザーでもあり、今回も品質とサービスに満足しています。
メイカーはコストを抑えるために、はんだ付けも加工も出力も自分でやりがちです。ですが時間コストまで含めて考えると、JLCCNCの価格と品質は十分検討する価値があります。
工場見学動画を見るたびに、現場で支える人たちの積み重ねを感じます。手頃で高品質な部品にアクセスできるのは、そうした努力のおかげです。
JLCチームのサポートに感謝します。読んでいただきありがとうございました。あなたの製作にも少しでも役立てば嬉しいです。
