串行通讯

在本教程中，我们将学习如何使用串行通信与 Aotenjo One 板进行通信。 这是调试微控制器项目并与之交互的基本技能。

先决条件​

在本教程中，使用以下硬件：

  • Aotenjo One Board 单片机：STM32G431CBU6 版本：Aotenjo One V1.4
  • ST-LINK V2克隆
  • BlackPill STM32 板

您需要 ST-LINK V2 克隆才能将固件上传到开发板。您可以以低于 5 美元的价格购买廉价的 ST-LINK V2 克隆版。

USB 转串口适配器​

由于 Aotenjo One 开发板没有 USB 端口，因此您需要一个 USB 转串口适配器才能通过串行方式与开发板进行通信。 在本教程中，我们将使用 Blackpill STM32 板作为 USB 转串口适配器来与 Aotenjo One 板进行通信，但您可以使用廉价的 USB 转串口适配器或其他 STM32 板（例如 Blackpill）作为 USB 转串口适配器。

提示

您可以使用以下开发板作为 USB 转串口适配器：

  • BlackPill STM32 板
  • BluePill STM32 板
  • ESP32-DevKitC

USB 转串口适配器图

安装​

我们将使用与 LED 闪烁示例相同的安装步骤，因此安装步骤请参阅【LED 闪烁教程 - 安装](./led-blink#installation)】。

快速入门​

  1. 将USB转串行适配器代码上传到Blackpill STM32板。

  2. 上传 LED 闪烁代码。

  3. 断开 ST-LINK V2 编程器与 Aotenjo One 板的连接。

  4. 将 USB 转串口适配器连接到 Aotenjo One 开发板，如下所示：

    Aotenjo One <-> Blackpill STM32
    	3.3V  <---> 3.3V
    	TX    <---> PA3 (RX)
    	RX    <---> PA2 (TX)
    	GND   <---> GND
    备注

您需要将 TX 连接到 RX，并将 RX 连接到 TX。 ::: 5. 使用 USB 电缆将 USB 转串行适配器连接到您的计算机，如下所示：

  1. 单击左侧边栏上的 PlatformIO 选项卡，然后单击 Monitor 按钮以打开串行监视器。 PlatformIO 监视器

现在您可以在串行监视器中看到 Aotenjo One 板的串行输出。

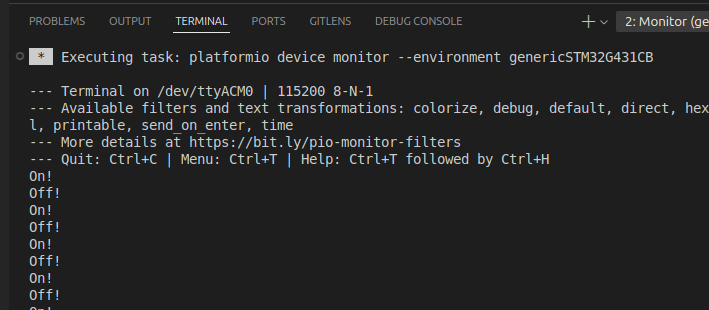

串行监视器输出

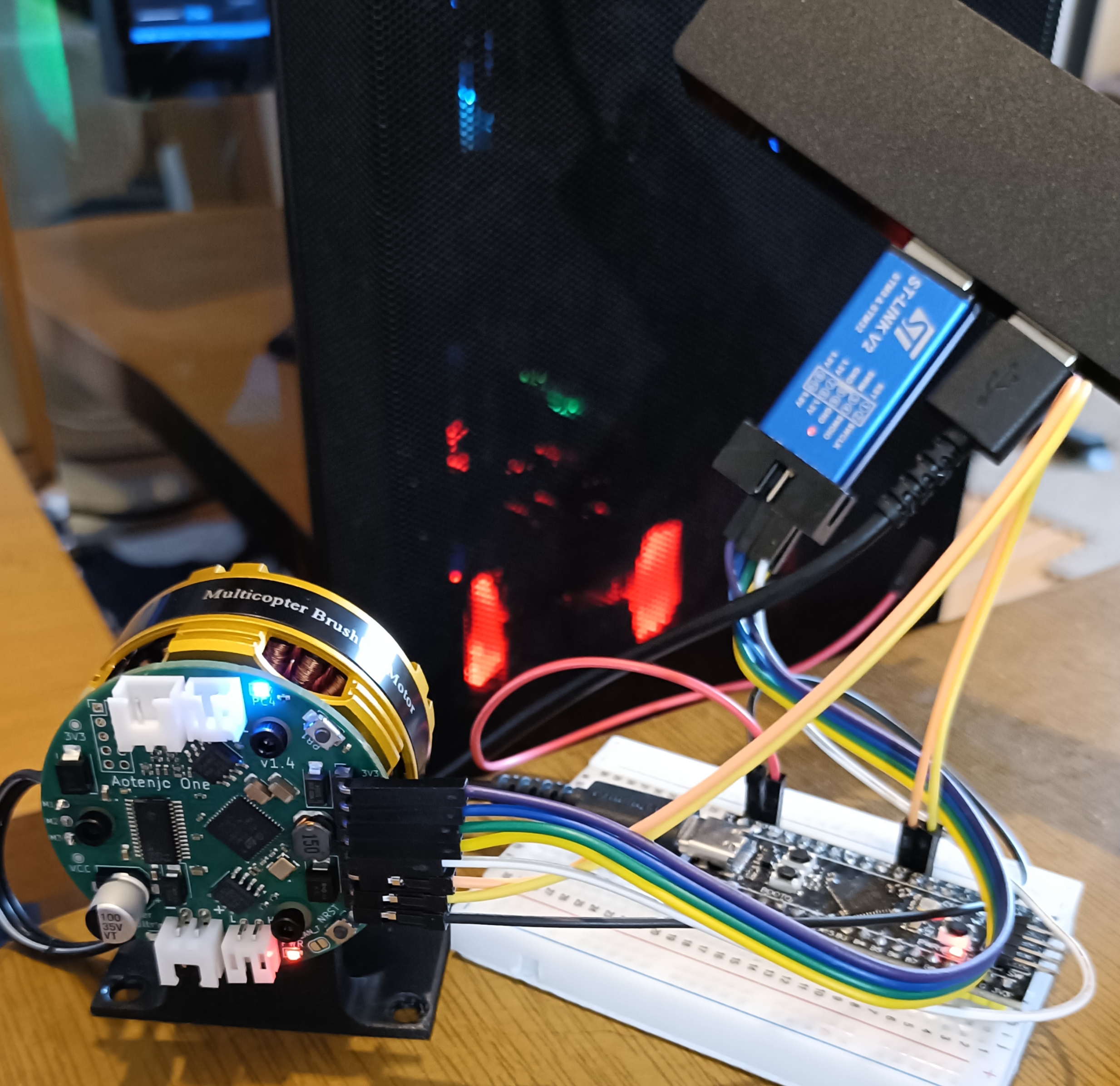

您还可以在使用 USB 转串口适配器的同时将 Aotenjo One 板连接到 ST-Link V2 编程器，这样您就可以调试代码并同时查看串行输出。 将 Aotenjo One 与 BlackPill 和 ST-Link V2 连接

代码​

GitHub

main.cpp

#include <Arduino.h>

HardwareSerial Serial1(PA3, PA2);
信息

Aotenjo One 使用Serial1 进行串行通信，因此您需要在代码中使用Serial1 而不是Serial。

void setup() {
  Serial1.begin(115200);

  pinMode(LED_PIN, OUTPUT);
  delay(1000);
}

void loop() {
  Serial1.println("On!");
  digitalWrite(LED_PIN, HIGH);
  delay(1000);
  Serial1.println("Off!");
  digitalWrite(LED_PIN, LOW);
  delay(1000);
}

您可以使用Serial1.println()将数据发送到串行监视器。 println() 函数发送数据，后跟换行符，以便您可以在串行监视器中看到输出。
