巻線構成

モーターの設計が異なれば、使用する巻線構成も異なります。 最も一般的なタイプは次のとおりです。

  • スター (Y) ワインディング
  • デルタ (Δ) 巻線

スター(Y)巻線​

スター (Y) 構成では、各相コイルの一端が単一の共通点 (スター点) に接続されます。 残りの 3 つのコイルエンドはモータードライバーに接続されます。

この構成では通常、以下が提供されます。

  • 低速時のトルクアップ
  • 低回転時の効率が向上
  • ジンバル、ロボットアーム、精密アクチュエーターなどのアプリケーションのよりスムーズな制御

スター (Y) 巻線は、その安定性とトルク特性により、低 KV、高トルク モーターで広く使用されています。

デルタ (Δ) 巻線​

デルタ (Δ) 構成では、3 つのコイルが端から端まで接続されて、閉三角ループを形成します。 三角形の各角はモータードライバーに接続されています。

この構成では次のことが可能になります。

  • より高い速度を実現可能
  • 相抵抗が低い
  • ドローンやラジコン飛行機などの高 RPM アプリケーションのパフォーマンスが向上

デルタ (Δ) 巻線は、低速トルクよりも速度と出力密度が重要なモーターで一般的です。

スター巻線とデルタ巻線の詳細については、SimpleFOC ドキュメントを参照してください: モーターの種類と巻線構成。

また、モーターの極とスロットの数も巻線構成に影響します。 モーターに適切な巻線構成を決定するには、巻線スキーム計算ツール などのツールを使用できます。 このツール (スタンドアロンという名前) のソース コードは、次の RC グループ フォーラム スレッドで入手できます。 https://www.rcgroups.com/forums/showthread.php?4846685-bavaria-direct-going-off-line

24n22p​

AaAabBbBCcCcaAaABbBbcCcC

24n22p モーターの巻線構成は以下で確認できます。

  • BE4108
  • GBM5208

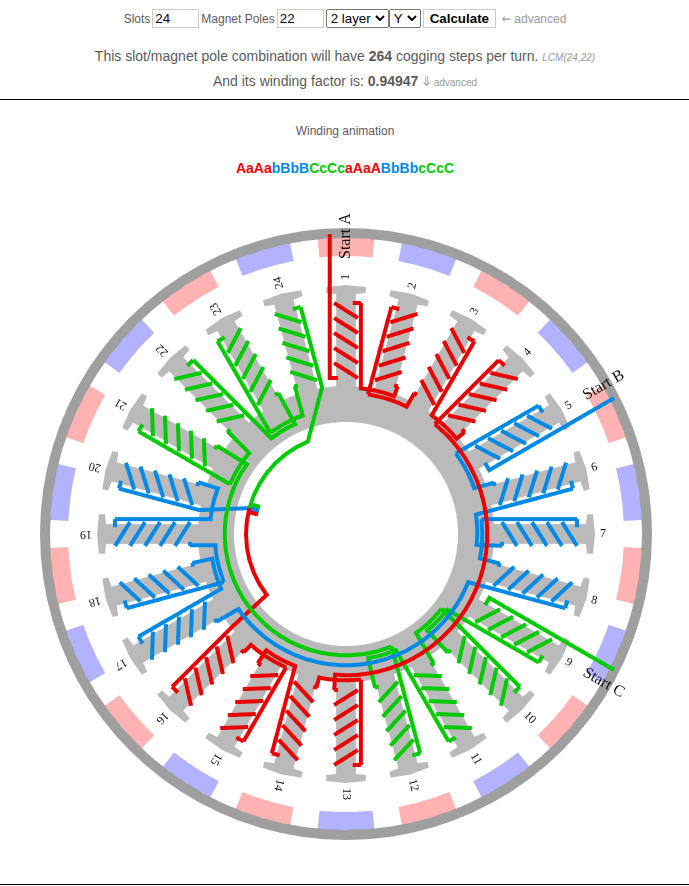

24n22p 巻線構成

12n14p​

AabBCcaABbcC

12n14p モーターの巻線構成は以下で確認できます。

  • A2212

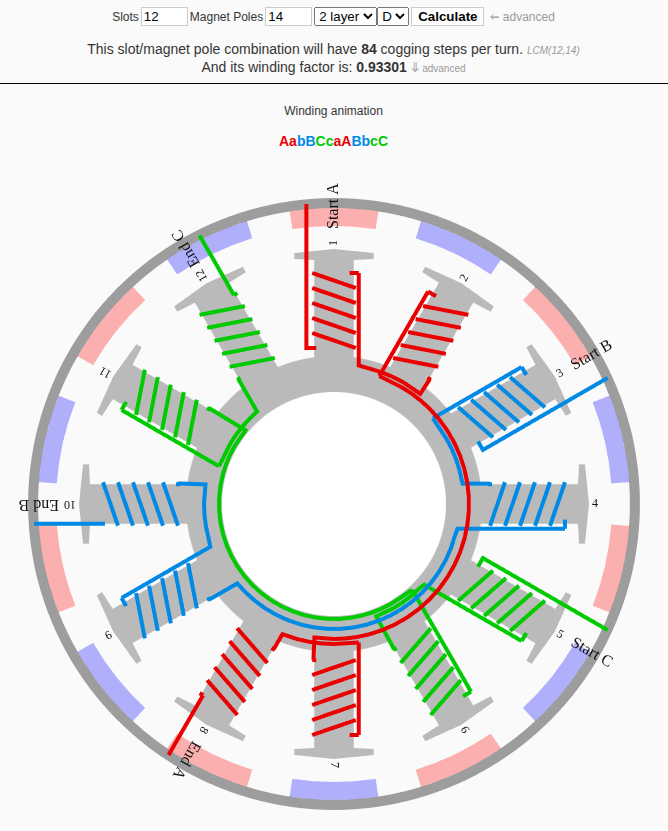

12n14p 巻線構成

36n40p​

AaABbBCcCAaABbBCcCAaABbBCcCAaABbBCcC

36n40p モーターの巻線構成は以下で確認できます。

  • イーグルパワー LA8308

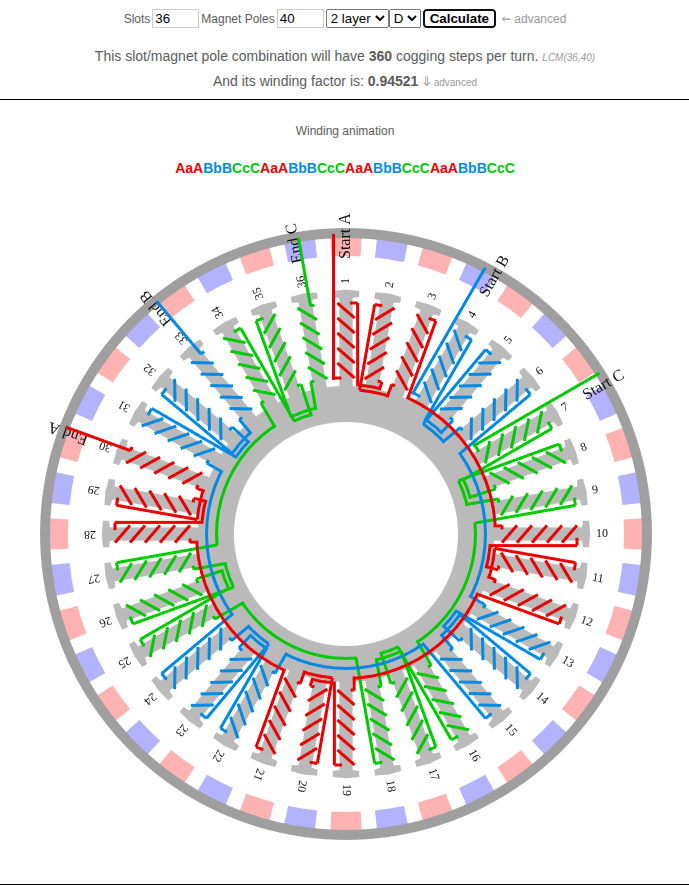

36n40p 巻線構成

36n42p​

AabBCcaABbcCAabBCcaABbcCAabBCcaABbcC

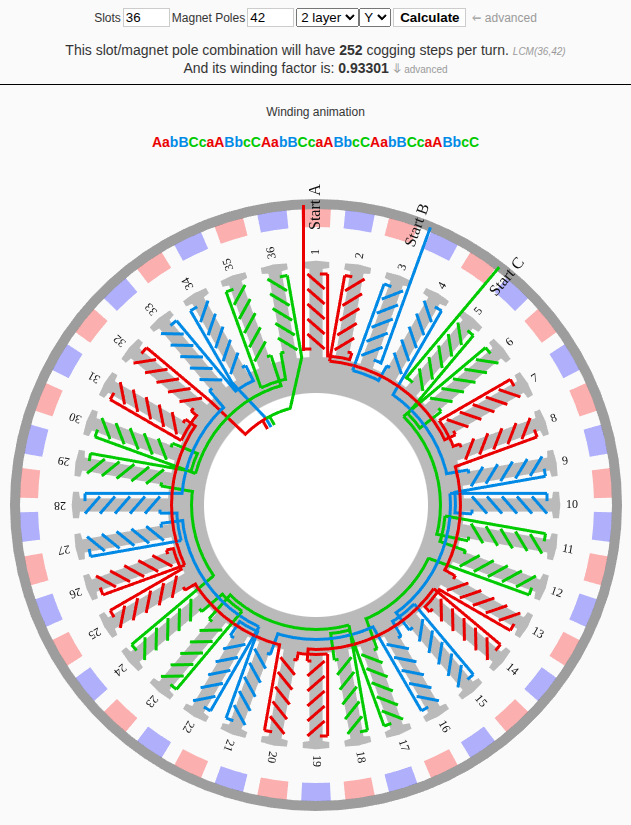

36n42p 巻線構成
