绕组配置

不同的电机设计使用不同的绕组配置。 最常见的类型是：

• 星形 (Y) 绕组
• Delta (Δ) 绕组

星形 (Y) 绕组

在 星形 (Y) 配置中，每相线圈的一端连接到单个公共点（星形点）。 其余三个线圈端连接到电机驱动器。

此配置通常提供：

• 低速时更高扭矩
• 低转速下效率更高
• 对万向节、机械臂和精密执行器等应用进行更平滑的控制

由于其稳定性和扭矩特性，星形 (Y) 绕组广泛应用于低 KV、高扭矩电机。

Delta (Δ) 绕组

在 Delta (Δ) 配置中，三个线圈首尾相连，形成闭合三角形环路。 三角形的每个角都连接到电机驱动器。

此配置提供：

• 可达到的更高速度
• 较低的相电阻
• 为无人机和遥控飞机等高转速应用提供更好的性能

Delta (Δ) 绕组在速度和功率密度比低速扭矩更重要的电机中很常见。

有关星形绕组与三角形绕组的更多信息，您可以参考此 SimpleFOC 文档：电机类型和绕组配置。

---

此外，电机中的极数和槽数也会影响绕组配置。 要确定适合您的电机的绕组配置，您可以使用 绕组方案计算器 等工具。 该工具的源代码（名为独立）可在以下 RC Groups 论坛主题中找到： https://www.rcgroups.com/forums/showthread.php?4846685-bavaria-direct-going-off-line

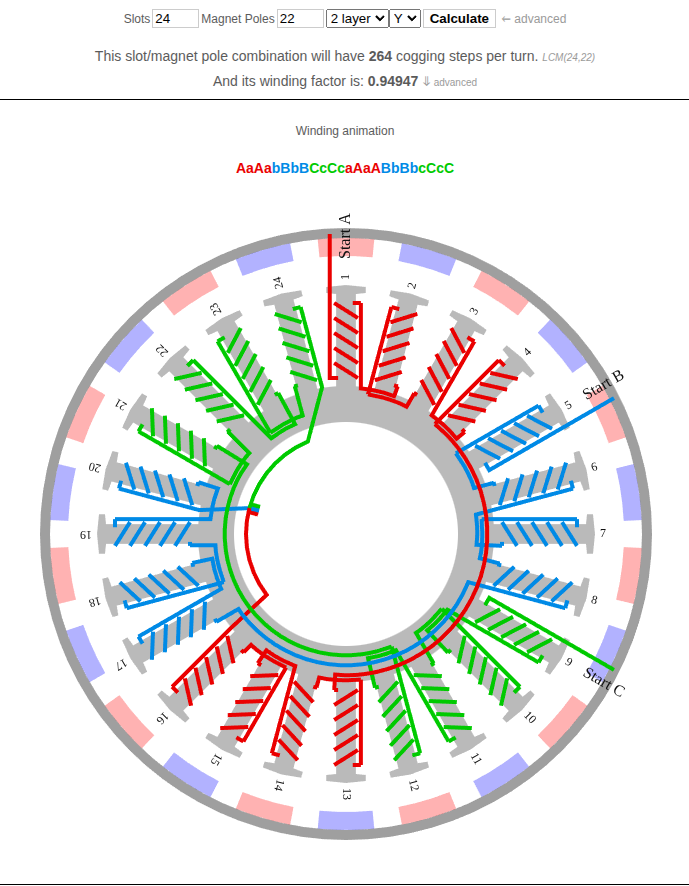

24n22p

AaAabBbBCcCcaAaABbBbcCcC

您可以在下面找到 24n22p 电机的绕组配置：

• BE4108
• GBM5208

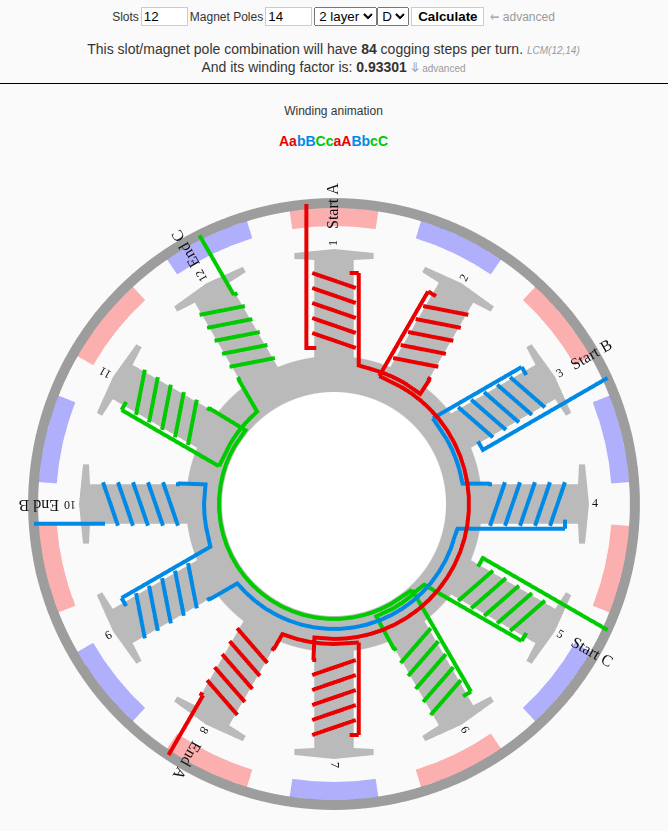

12n14p

AabBCcaABbcC

您可以在下面找到 12n14p 电机的绕组配置：

• A2212

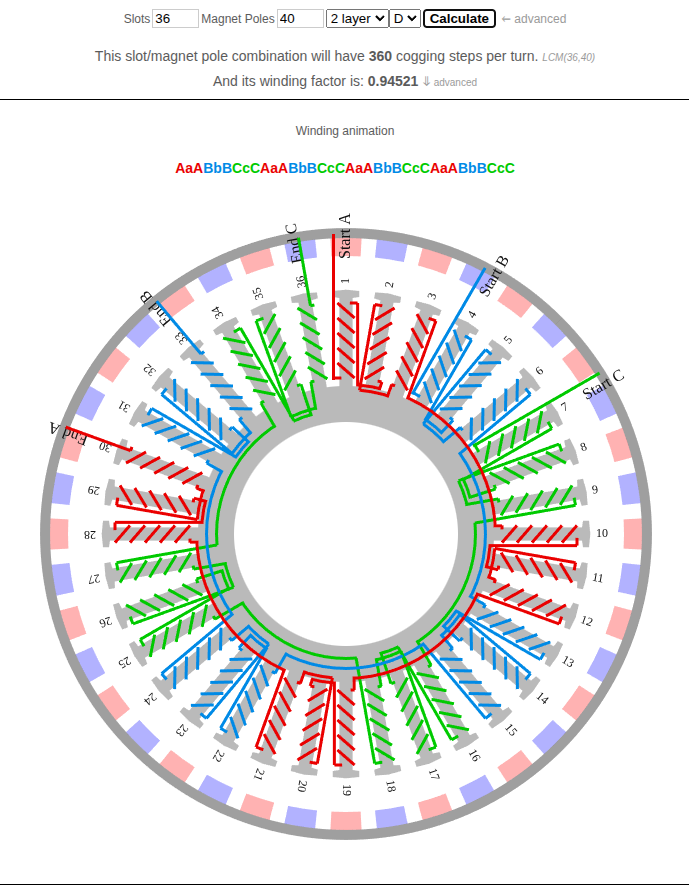

36n40p

AaABbBCcCAaABbBCcCAaABbBCcCAaABbBCcC

您可以在下面找到 36n40p 电机的绕组配置：

• 鹰威LA8308

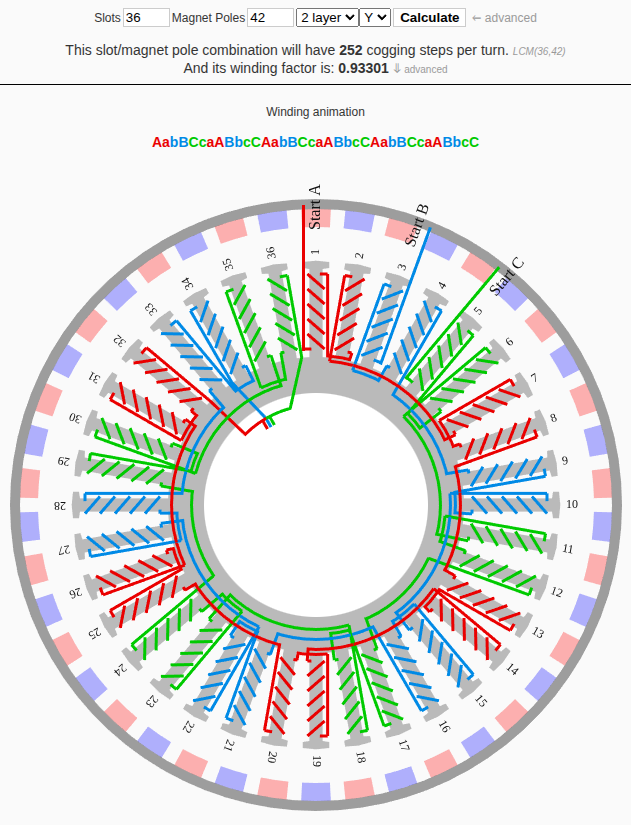

36n42p

AabBCcaABbcCAabBCcaABbcCAabBCcaABbcC
